Chức năng của cặp bánh răng trung gian
Cặp bánh răng trung gian có nhiệm vụ truyền mô men quay nhận từ bót lợn làm quay bộ vành chậu quả dứa sau đó truyền mô men quay này tới các bánh xe.

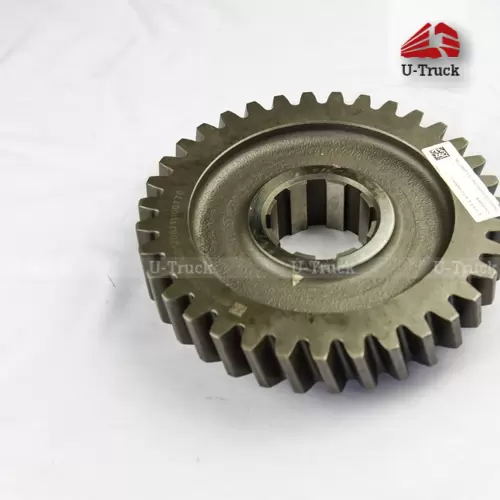

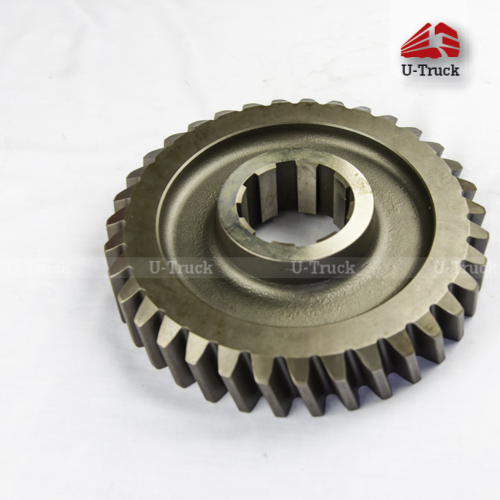

Cặp bánh răng trung gian gồm 2 bánh răng nghiêng ăn khớp vào với nhau, 1 bánh răng chủ động có lắp trục rỗng tâm (với câu dâu HC16), 1 bánh răng bị động có rãnh then hoa bắt cùng với quả dứa cầu.
Nguyên lý làm việc của cặp bánh răng trung gian
Khi xe hoạt động mô men quay được truyền từ hộp số tới bót lợn, tại đây bót lợn truyền mô men quay tới bánh răng trung gian qua trục ròng tâm với cầu HC 16 (trên cầu láp Man hay cầu AC 16 bánh răng trung gian được lắp đặt trực tiếp trên trục bót lợn). Bánh răng chủ động quay lai theo bánh răng bị động bắt trên quả đứa quay theo.
Lúc này mô men quay tiếp tục được truyền từ bộ vành chậu quả dứa tới bộ vi sai sau đó ra tới các bánh xe giúp xe di chuyển.
Các lỗi thường gặp của cặp bánh răng trung gian
+ Vỡ bánh răng trung gian
Sau một thời gian hoạt động các răng của bánh răng trung gian bị mòn, yếu. Khi ta không kịp thay thế các răng này bị vỡ ra gây ra tiếng kêu khi xe chạy trên đường.
Bánh răng trung gian cũng có thể bị sứt, me, cong, vênh khi có chỉ tiết khác của cầu giữa bị hỏng các mạt sắt theo dầu chèn vào bánh răng gây hư hỏng.
+ Bánh răng bị mòn rãnh then hoa
Khi bu lông giữ bánh răng bị lỏng, bánh răng bị di chuyển theo trục dọc làm các rãnh then hoa trong lòng bánh răng bị mòn theo.
Các bước thay thế cặp bánh răng trung gian
+ Bước 1: Kiểm tra
- Quan sát bằng mắt thường tổng thể câu giữa sau đó kích 2 lốp câu giữa nên chạy thử xác định nguyên nhân
- Xác định chính xác nguyên nhân hư hỏng đúng do cặp bánh răng trung gian không
+ Bước 2: Tháo cặp bánh răng trung gian
- Xã dầu cầu, tháo cảm biển, tuy ô hơi và chuột cài cầu
- Tháo các đăng, tháo bót lợn ra ngoài
- Tháo thớt giữa cầu nhấc ra ngoài
- Tháo hàng ốc bất bích bỉ quả đứa, ốc trục rỗng tâm, ốc hãm đầu quả dứa
- Bắn ốc đầu mặt bích đầu con lợn tháo bô vi sai con lợn và đĩa đũa cài cầu.
+ Bước 3: Vệ sinh, kiểm tra
- Kiểm tra cặp BR trung gian, BR quả dứa
- Kiểm tra vỏ vi sai con lợn, bánh răng hành tinh, căn vi sai
- Rửa vệ sinh các chi tiết
+ Bước 4: Lắp ráp
- Kiểm tra vật tư mới trước khi lắp ráp, tra dầu các bánh răng, vòng bi
- Lắp hoàn thiện bánh răng vi sai đầu con lợn vào phớt dầu và bắt chặt ốc khóa hãm lại
- Lắp trục rỗng tâm, lắp hoàn thiện 2 bánh răng trung gian
- Lắp thớt giữa vào cầu và hoàn thiện
- Lắp bót lợn vào thớt trung gian và hoàn thiện
- Siết chặt rốn dầu, đổ dầu cầu và hoàn thiện.
