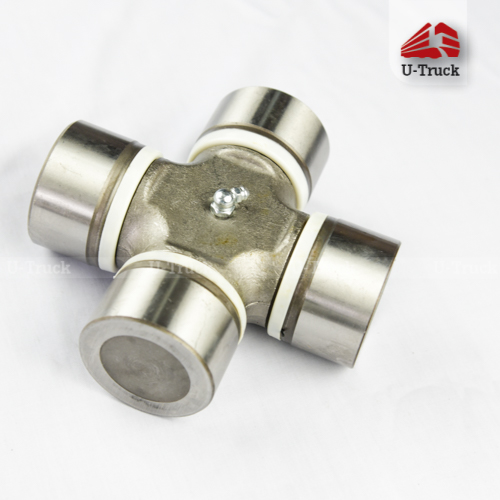

Bi chữ thập hay vòng bi chữ thập, bạc đạn chữ thập - là loại phụ tùng xe tải có thiết kế giống với hình chữ thập. Thiết bị được sử dụng để truyền chuyển động quay giữa hai trục có thể lệch tâm hoặc có góc lệch so với nhau.
Thông số vòng bi chữ thập
Bi chữ thập phi 62 là loại có đường kính trục 62 mm, làm từ thép hợp kim có độ bền cao và chịu được tải trọng cao với các thông số kỹ thuật:
- Đường kính trục: 62 mm
- Đường kính ngoài: 160 mm
- Chiều rộng: 40 mm
- Trọng lượng: 2,5 kg
- Tải trọng động: 20.000 N
- Tải trọng tĩnh: 10.000 N
- Tốc độ quay tối đa: 3.000 vòng/phút
Chức năng của bi chữ thập
Vòng bi chữ thập các đăng được lắp đặt tại các đầu khớp nói của cây các đăng. Bi chữ thập được vận hành theo chuyển động vòng tròn được thiết kế đặc biệt nhằm mang lại hiệu năng cao tính chịu lực theo nhiều hướng khác nhau cũng như điều chỉnh hướng chuyển động theo nhiều hướng khác nhau. Các vòng bị được lắp đặt tại trục các đăng là vòng bị đùa. Để bị chữ thập không bị trôi ra trong quá trình di chuyên, trên đầu các vòng bị được lắp đặt các phanh hãm.

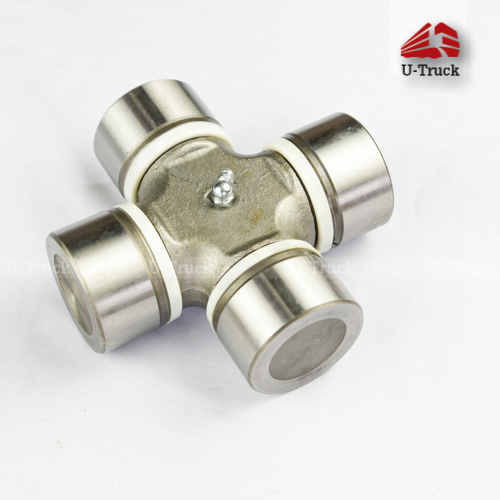

Bi chữ thập HOWO
Khi nào cần thay thế bi chữ thập?
Trong quá trình lái xe, người lái nghe thầy những tiếng ồn lạ tống tiếng kim loại va đập ở gần xe. Đó là đấu hiệu nhận biết trục các đăng có vấn đề. Ngoài ra, khi tăng hoặc giảm tốc xuất hiện các thấy tiếng “cót kết” phát ra cũng là dầu hiệu cho biết các đăng bị hư hông. Nguyên nhân tạo ra những âm thanh này là do vỡ các khớp chữ thập trên trục các đăng, mỡ bôi trơn bị hết hoặc mòn, mê các vòng đua chữ thập.
Cách tháo lắp, thay thế bi chữ thập
Để thay thế bi chữ thập các đăng cần thực biện các bước sau:
- Tháo đầu các đăng bị hỏng bi, rút đầu các đăng ra (đánh dấu các điểm khớp nối trên cây các đăng trước khi rút ra)
- Tháo các phanh hãm đầu bi chữ thập, đóng các ổ bi ra khỏi mặt bích
- Vệ sinh, kiểm tra các cổ đóng bi, rãnh then hoa, mặt bích các đăng có nút không
- Đồng các bí mới vào cổ bí, xoay cây các đăng nhẹ nhàng
- Bơm mỡ vào ổ bi mới, lắp cây các đăng lên xe (lắp đúng điểm đánh đầu lúc tháo ra).
Bảng tra kích thước vòng bi chữ thập
| Kích thước | Đường kính trục (d) | Đường kính ngoài (D) | Chiều rộng (B) | Trọng lượng (W) | Tải trọng động (C) | Tải trọng tĩnh (Co) | Tốc độ quay tối đa (n) |
| UC205 | 25 mm | 62 mm | 25 mm | 0.7 kg | 11.2 kN | 5.6 kN | 3.000 vòng/phút |
| UC206 | 30 mm | 72 mm | 30 mm | 1.0 kg | 15.7 kN | 7.9 kN | 3.000 vòng/phút |
| UC207 | 35 mm | 80 mm | 35 mm | 1.4 kg | 20.5 kN | 10.3 kN | 3.000 vòng/phút |
| UC208 | 40 mm | 90 mm | 40 mm | 1.9 kg | 25.5 kN | 12.8 kN | 3.000 vòng/phút |
| UC209 | 45 mm | 100 mm | 45 mm | 2.4 kg | 31.8 kN | 15.9 kN | 3.000 vòng/phút |
| UC210 | 50 mm | 110 mm | 50 mm | 3.0 kg | 38.5 kN | 19.3 kN | 3.000 vòng/phút |
| UC211 | 55 mm | 120 mm | 55 mm | 3.6 kg | 45.5 kN | 22.8 kN | 3.000 vòng/phút |
| UC212 | 60 mm | 130 mm | 60 mm | 4.3 kg | 53.0 kN | 26.5 kN | 3.000 vòng/phút |
| UC213 | 65 mm | 140 mm | 65 mm | 5.0 kg | 61.0 kN | 30.5 kN | 3.000 vòng/phút |
| UC214 | 70 mm | 150 mm | 70 mm | 5.8 kg | 69.5 kN | 34.8 kN | 3.000 vòng/phút |
| UC215 | 75 mm | 160 mm | 75 mm | 6.6 kg | 78.5 kN | 39.3 kN | 3.000 vòng/phút |
| UC216 | 80 mm | 170 mm | 80 mm | 7.5 kg | 88.0 kN | 44.0 kN | 3.000 vòng/phút |
Mức giá bi chữ thập tham khảo trên thị trường là 700 000đ. Sản phẩm bi chữ thập do U-TRUCK nhập khẩu trực tiếp từ nhà máy và được bảo hành chính hãng. Quý khách hàng có thể liên hệ Hotline 081 680 8899 để được tư vấn.
