Chức năng của bi quang treo
Bi quang treo là một bộ phận được lắp đặt tại trục các đăng chính có nhiệm vụ giữ cân bằng và chống rung cho trục các đăng.
Trên các xe 4 chân như xe ben 4 chân, xe tải thùng 4 chân, khoảng cách từ hộp số đến cầu giữa cách nhau khá xa, tổng chiều đài mỗi đoạn của trục các đăng 2 khớp là tương đối lớn. Điều này có nghĩa là khi trục các đăng đang quay ở tốc độ cao, trục có xu hướng bị cong một chút và rung động nhiều. Hơn nữa do độ không cân bằng còn sót lại, vì vật cần có độ cân bằng chính xác cao để giảm đến mức tối thiểu sự sai lệch và rung động như kể ở trên. Lúc này ta cần đến bị quang treo để giữ cân bằng cũng như làm điểm nối cho 2 cây các đăng.

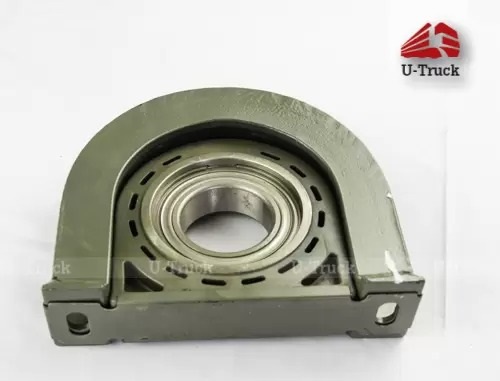

Bi quang treo xe HOWO
Cấu tạo bi quang treo

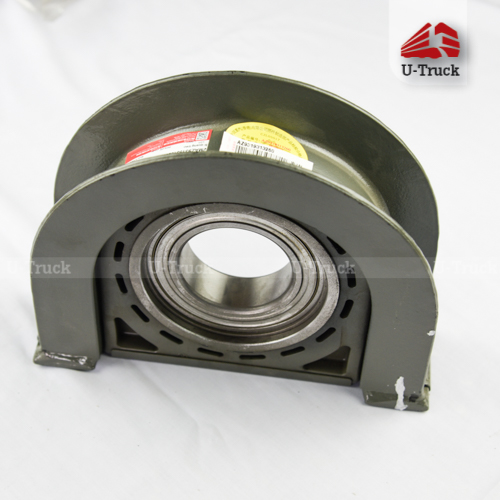

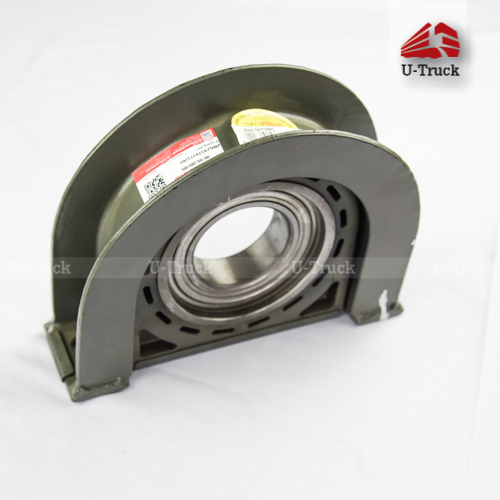

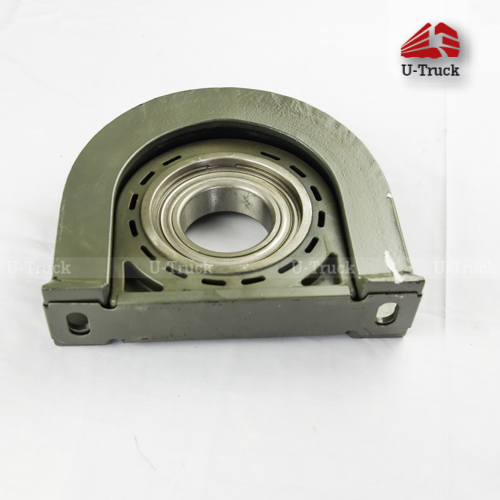

Cấu tạo bi quang treo gồm có: giá đỡ, vòng đỡ cao su và vòng bi.
- Khớp nối đỡ trung gian được dùng để giữ điểm giữa của trục chủ động hai khúc. Trọng tâm của vòng bi được bắt vào sườn xe hoặc dưới khung xe. Nó nâng đỡ trung tâm các trục chủ động nơi hai trục nối nhau.
- Vòng bi đỡ trục các đăng đỡ hai phần của trục các đăng ở vị trí giữa và được lắp qua mặt bích đến các then đặt ở đầu trục trung gian. Vòng bị đỡ trục các đăng được minh họa đưới đây, bao gồm ống cao su bọc ngoài vòng bi, vòng trong để trục các đăng và được lắp vào khung xe bởi giá đỡ.

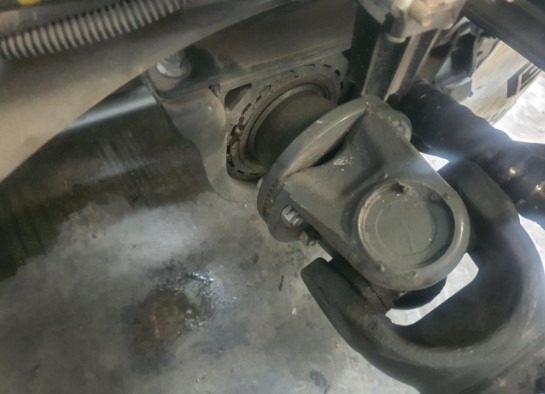

Cách tháo lắp, thay thế bi quang treo
Khi bi quang treo bị vỡ hoặc cao su giảm chấn trong cụm bị bị hỏng ta cần tháo bi quang treo ra để thay mới.
Trước khi tháo vòng bi trục các đăng, dấu ghi nhớ vị trí phải được đánh lên mặt bích trục cacđăng và trục trung gian để đảm bảo độ chính xác khi lắp nạng cacđăng sau khi bão dưỡng. Nếu các chi tiết được lắp láp không có chuẩn là dấu ghi nhớ, thì sự rung động và tiếng ồn có thể sinh ra khi xe chuyển động.
Để tháo lắp bi quang treo cần thực hiện các bước sau:
- Tháo đầu nối các đăng từ cầu giữa bắt vào bi quang treo
- Tháo 2 bu lông bắt bi quang treo vào giằng sắt xỉ ngang (dùng ba lăng xích treo cây các đăng)
- Rút đầu các đăng có bi quang treo ra
- Bắn ốc hãm mặt bích vào cây các đăng, đóng cụm bị quang treo ra
- Vệ sinh, kiểm tra cây các đăng, bi chữ thập các đăng
- Lắp bi quang treo mới vào cây các đăng, lắp mặt bích bắn ốc hãm
- Lắp đầu các đăng vào cây các đăng hộp số (lắp đúng gù các đăng nếu lệch gủ sẽ bị rung)
- Bắt bi quang treo vào vị trí, lắp ráp 2 cây các đăng vào với nhau.
