Cuppen là gì? Dấu hiệu cúp ben hư hỏng và cách thay thế

Trên xe tải có một bộ phận hoạt động dựa trên nguyên lý tận dụng khí xả để tạo ra lực hãm. Đó chính là “cúp ben”. Hãy cùng tìm hiểu cuppen là gì, chức năng của cuppen và cách cuppen hoạt động nhé!

Cuppen là gì?

Cuppen hay cúp ben là phớt cao su hình chén (cup seal) lắp trên piston của các xi lanh thủy lực, có nhiệm vụ làm kín buồng dầu để dầu không rò rỉ khi piston chuyển động và để áp suất dầu được tạo ra đầy đủ.

Trên xe tải, cuppen thường được gắn ở:

• Xi lanh phanh bánh xe và tổng phanh dầu (với các dòng xe tải dùng phanh dầu, thường là xe tải nhẹ).
• Tổng côn (xi lanh côn chính) và xi lanh côn phụ (xi lanh công tác côn) của hệ thống ly hợp thủy lực, kể cả trên nhiều dòng xe tải nặng.

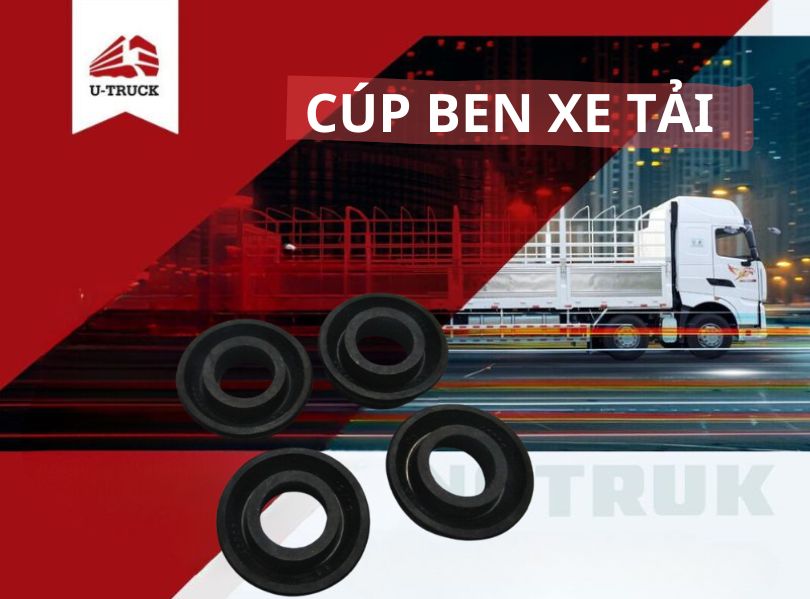

Cúp ben

Công dụng của phanh cuppen

Cuppen đóng vai trò quan trọng trong việc đảm bảo sự vận hành êm ái và an toàn của xe.

• Làm kín buồng dầu: ngăn dầu phanh/dầu côn rò rỉ qua piston.
• Tạo và giữ áp suất thủy lực: giúp lực đạp phanh/côn được truyền đầy đủ tới cơ cấu chấp hành.
• Chống lọt khí và bụi bẩn vào hệ thống, giữ hệ thống hoạt động ổn định.
• Giảm ma sát giữa piston và thành xi lanh nhờ lớp cao su đàn hồi, trơn.

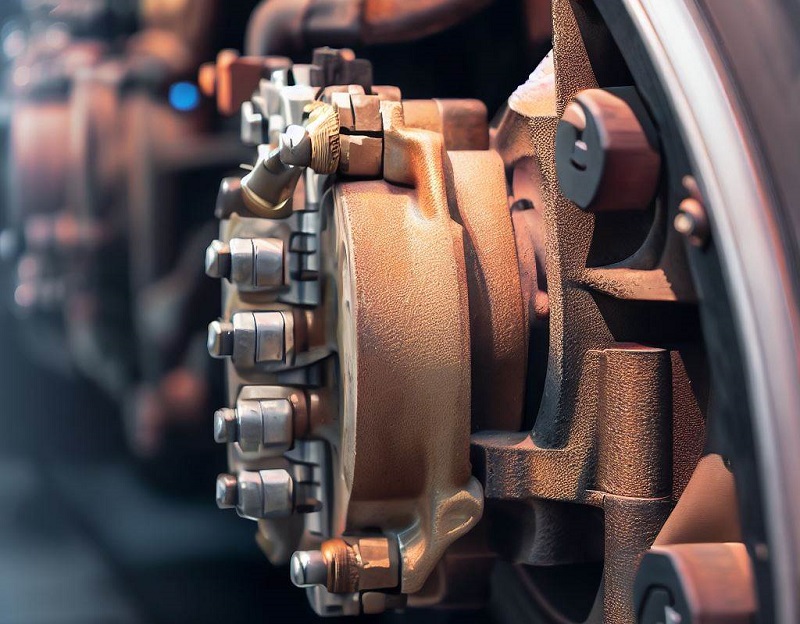

Vai trò của cuppen

Dấu hiệu cuppen bị hư hỏng

Cuppen làm bằng cao su nên sẽ chai cứng, mòn hoặc rách theo thời gian, nhiệt độ và độ bẩn của dầu. Các dấu hiệu thường gặp:

• Bàn đạp phanh hoặc bàn đạp côn bị “chìm”, mềm hoặc xuống sát sàn mà xe không ăn phanh/không cắt côn được dứt khoát.
• Phanh giảm hiệu quả, phải đạp nhiều lần mới có lực phanh, xe kéo lệch về một bên.
• Rò rỉ dầu tại đầu xi lanh phanh bánh xe, tổng phanh, tổng côn hoặc xi lanh côn; má phanh, trống phanh dính dầu.
• Mức dầu phanh/dầu côn trong bình chứa hao hụt nhanh dù không thấy điểm rò rỉ bên ngoài (dầu rò ngược về phía sau piston).
• Vào số khó, côn nặng, đạp côn không nhả hết (với cuppen của hệ thống côn).

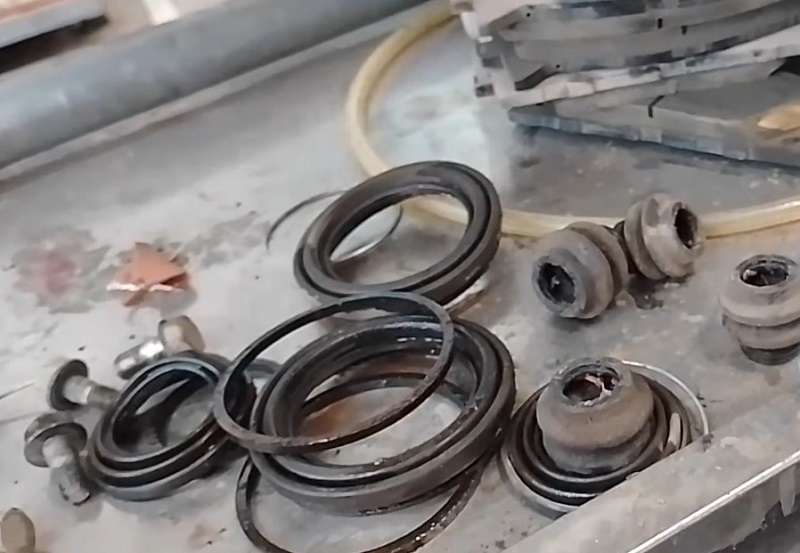

Cuppen bị hư hỏng

Ảnh hưởng khi cuppen bị hư hỏng

Cúp ben gặp sự cố không chỉ ảnh hưởng đến hiệu quả làm việc của phanh mà còn gây ra nhiều hậu quả nghiêm trọng:

• Mất an toàn khi phanh: giảm hoặc mất lực phanh, tăng quãng đường dừng, nguy cơ tai nạn, nhất là khi xuống dốc hoặc chở nặng.
• Hỏng các chi tiết khác: dầu rò dính vào má phanh, trống phanh làm giảm ma sát, mòn nhanh; dầu thấm vào các chi tiết cao su khác.
• Hư hỏng hộp số, bộ ly hợp nếu côn không cắt dứt khoát (với cuppen hệ thống côn).
• Phát sinh chi phí sửa chữa lớn hơn nếu để lâu.

Nguyên nhân khiến cúp ben xe tải bị hư hỏng

Việc hiểu rõ các nguyên nhân gây hư hỏng cúp ben sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và sửa chữa xe. Dưới đây là một số nguyên nhân chính dẫn đến hư hỏng cúp ben:

• Mài mòn tự nhiên theo thời gian sử dụng, chai cứng do nhiệt độ cao.
• Dầu phanh/dầu côn kém chất lượng, nhiễm nước, nhiễm bẩn làm cao su phồng, ăn mòn hoặc rách.
• Dùng sai loại dầu (dầu không tương thích với cao su phớt).
• Thành xi lanh bị xước, rỗ, gỉ làm rách mép cuppen.
• Không thay dầu định kỳ, để cặn bẩn lọt vào buồng dầu.
• Lắp đặt sai kỹ thuật (lắp ngược chiều, kẹp mép phớt) hoặc dùng phụ tùng kém chất lượng.

Hướng dẫn tháo lắp cuppen xe tải

Việc tháo lắp cuppen đòi hỏi sự cẩn thận và kỹ thuật. Cần thực hiện đúng các bước để tránh gây hư hỏng cho xe.

Chuẩn bị dụng cụ cần thiết

Chuẩn bị một số dụng cụ cần thiết:

• Bộ cờ lê/bulong
• Jack nâng xe
• Giá đỡ
• Cuppen mới
• Dung dịch làm sạch

Các bước tháo lắp, thay cúp ben xe tải

Để tháo lắp và thay thế cuppen xe, có thể thực hiện theo các bước sau:

• Bước 1: Nâng xe, chèn bánh, tháo bánh xe; tháo trống phanh, tháo guốc phanh khỏi mâm phanh.
• Bước 2: Kẹp/chặn đường ống dầu phanh để hạn chế chảy dầu, sau đó tháo ống dẫn dầu phanh ra khỏi xi lanh phanh.
• Bước 3: Tháo chụp bụi cao su ở hai đầu xi lanh phanh, rút piston ra khỏi xi lanh.
• Bước 4: Tháo cuppen cũ khỏi piston và lò xo, vệ sinh sạch các chi tiết bằng dung dịch chuyên dụng (không dùng xăng, dầu nhớt).
• Bước 5: Kiểm tra lòng xi lanh: nếu có vết nứt hoặc rỗ sâu, cần thay xi lanh phanh mới; nếu chỉ xước nhẹ, có thể đánh sạch bằng giấy nhám mịn theo đúng hướng dẫn kỹ thuật.
• Bước 6: Lắp cuppen mới vào piston đúng chiều (mép phớt hướng về phía áp suất dầu), bôi trơn bằng dầu phanh sạch.
• Bước 7: Lắp lại theo thứ tự ngược lại: piston vào xi lanh, chụp bụi, ống dẫn dầu, guốc phanh.
• Bước 8: Xả gió hệ thống: mở van xả air, đạp phanh và xả cho đến khi dầu chảy ra liên tục, không còn bọt khí, rồi khóa van xả; bổ sung dầu phanh vào bình chứa.
• Bước 9: Kiểm tra rò rỉ: đạp phanh thử, quan sát đầu xi lanh và các đầu nối có chảy dầu hay không; nếu có, cần xử lý lại.
• Bước 10: Lắp trống phanh, điều chỉnh khe hở má phanh đúng thông số kỹ thuật.
• Bước 11: Lắp bánh xe, bổ sung dầu phanh, chạy thử, kiểm tra ở nơi an toàn trước khi lưu thông.

Kết luận

Việc hiểu rõ công dụng, dấu hiệu hư hỏng cũng như cách tháo lắp cuppen xe tải sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và sửa chữa xe, đảm bảo an toàn và nâng cao tuổi thọ của xe. Hy vọng bài viết này đã cung cấp những thông tin hữu ích cho bạn đọc và quý khách hàng. Nếu có thắc mắc, liên hệ U-TRUCK qua Hotline 081 680 8899 để được giải đáp.
