Bảng cầu chì xe tải ở đâu? Ký hiệu cầu chì xe tải

Khi nhắc đến an toàn điện cho xe, nhiều người thường bỏ qua bảng cầu chì xe tải. Thực tế, bộ phận này chính là “lá chắn” quan trọng giúp ngăn ngừa tình trạng chập điện, bảo vệ toàn bộ hệ thống điện trong xe. Việc hiểu rõ công dụng, cấu tạo và cách kiểm tra bảng cầu chì xe tải không chỉ giúp tài xế xử lý sự cố nhanh chóng mà còn kéo dài tuổi thọ cho phương tiện.

Bảng cầu chì xe tải là gì?

Bảng cầu chì xe tải là một bộ phận quan trọng trong hệ thống điện của xe tải, có chức năng bảo vệ các mạch điện và thiết bị điện trên xe khỏi tình trạng quá tải hoặc chập cháy. Khi dòng điện quá tải hoặc xảy ra hiện tượng ngắn mạch, cầu chì sẽ tự động đứt để ngắt mạch, tránh gây hư hỏng cho hệ thống điện và các thiết bị liên quan.

Bảng cầu chì trên xe tải thường tập trung nhiều cầu chì với các ký hiệu riêng biệt, mỗi cầu chì tương ứng với việc bảo vệ một thiết bị hoặc nhóm thiết bị điện nhất định như còi xe, đèn pha, đèn xi-nhan, điều hòa, cửa kính điện, đèn hậu, quạt gió và hệ thống điều khiển động cơ.

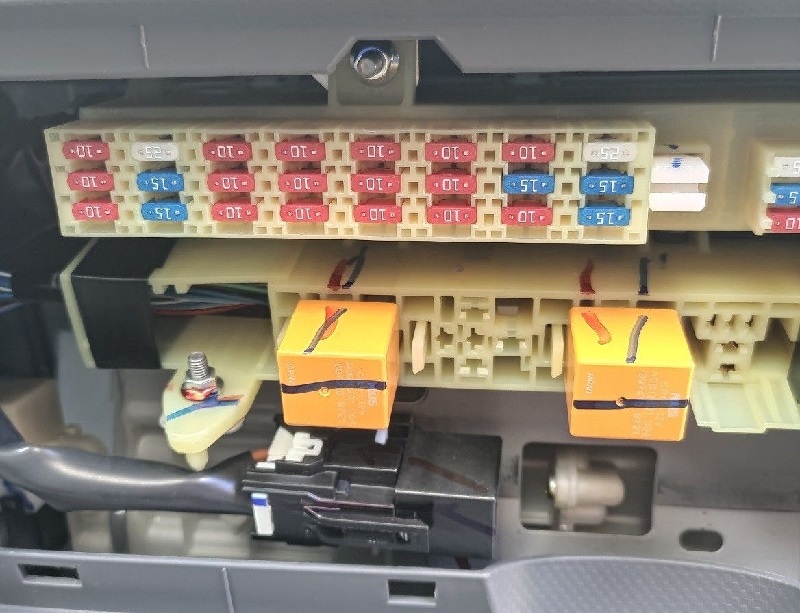

Bảng cầu chì xe tải

Kí hiệu cầu chì xe tải

Ký hiệu cầu chì xe tải biểu thị chức năng mà từng cầu chì bảo vệ trong hệ thống điện của xe. Dưới đây là một số ký hiệu cầu chì phổ biến và ý nghĩa của chúng:

Những ký hiệu này giúp người sử dụng có thể nhận biết chức năng của từng cầu chì trên bảng cầu chì của xe tải, giúp dễ dàng kiểm tra, bảo trì và thay thế khi cần thiết để đảm bảo hệ thống điện hoạt động an toàn và hiệu quả.

Bảng cầu chì xe tải ở đâu?

Vị trí hộp cầu chì trên các dòng xe tải phổ biến thường bao gồm các vị trí sau:

• Dưới bảng tap-lô (bảng điều khiển trong cabin): Đây là vị trí phổ biến và thuận tiện, giúp tài xế dễ dàng tiếp cận để kiểm tra hoặc thay thế cầu chì khi cần thiết.
• Dưới nắp capo (phía trước khoang động cơ): Một số xe tải đặt hộp cầu chì ở đây nhằm bảo vệ nó khỏi bụi bẩn, nước mưa, đồng thời giúp thuận tiện cho việc bảo dưỡng, sửa chữa.
• Trong khoang động cơ: Một số dòng xe khác bố trí hộp cầu chì trong khoang máy, gần các thiết bị điện như bình ắc quy, yêu cầu cần cẩn thận khi thao tác vì môi trường bên trong nóng và có các dung dịch nguy hiểm.
• Phía sau cabin: Một số mẫu xe cao cấp có thể đặt hộp cầu chì phía sau cabin, được bảo vệ bởi tấm ốp hoặc nắp đậy, nhằm tăng sự an toàn và bảo vệ khỏi tác động môi trường.

Vị trí cụ thể có thể khác nhau tùy theo dòng xe tải và nhà sản xuất, vì vậy người dùng nên tham khảo sách hướng dẫn sử dụng hoặc liên hệ đại lý để xác định vị trí chính xác.

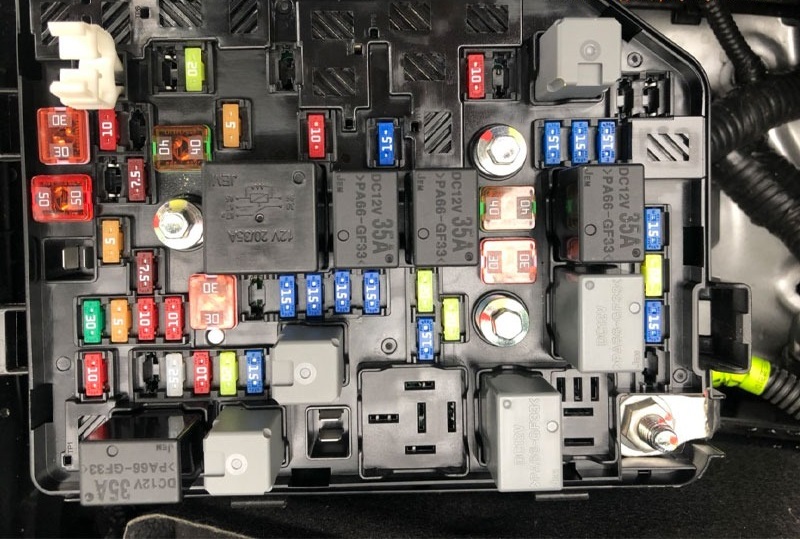

Vị trí bảng cầu chì xe tải

Nguyên nhân cầu chì xe tải bị hư hỏng, chập cháy

Nguyên nhân cầu chì xe tải bị hỏng gồm các lý do như ngắn mạch, quá tải, hỏng dây điện hay sai công suất:

• Ngắn mạch (chập mạch): Dây điện bị hỏng, lớp cách điện mòn hoặc điểm nối điện tiếp xúc kém dẫn đến dòng điện rò rỉ gây quá tải làm cầu chì đứt.
• Quá tải điện: Thiết bị trên xe tiêu thụ dòng điện vượt mức cầu chì chịu đựng, ví dụ như động cơ quạt gió bị kẹt hoặc cuộn dây điện bị chạm chập, làm cầu chì nóng và cháy.
• Dây điện hỏng hoặc giắc nối bị bung: Gây cọ sát và ngắn mạch liên tục, làm cầu chì nổ hoặc cháy.
• Sử dụng cầu chì có công suất không phù hợp: Cầu chì có ngưỡng ngắt thấp hơn dòng điện thực tế, dễ bị đứt khi xe hoạt động.
• Các nguyên nhân khác như sét đánh vào mạng điện hoặc các linh kiện phụ tải hư hỏng gây dòng điện tăng đột ngột.

Dấu hiệu nhận biết cầu chì xe tải bị cháy

Dấu hiệu nhận biết cầu chì cháy mà mắt thường có thể thấy gồm những điểm sau:

• Dây kim loại bên trong cầu chì bị đứt rời hoặc bị chảy mỏng rõ ràng, không còn kết nối hai đầu cầu chì nữa.
• Phần vỏ cầu chì bị cháy đen, sạm màu hoặc có vết cháy xém rõ ràng trên bề mặt.
• Vỏ cầu chì có dấu hiệu bị phồng rộp, biến dạng do nhiệt hoặc có thể nứt vỡ.
• Đôi khi có thể ngửi thấy mùi khét như mùi nhựa hoặc cao su cháy gần cầu chì.

Nếu thấy những dấu hiệu trên khi lấy cầu chì ra kiểm tra, đó là cầu chì đã bị hỏng và cần được thay thế ngay. Một số cầu chì khi bị hỏng mà không có dấu hiệu nhìn thấy rõ thì cần dùng đồng hồ vạn năng kiểm tra thông mạch để xác định chính xác hơn.

Cách kiểm tra cầu chì xe tải

Cách kiểm tra cầu chì xe tải bị hỏng nhanh tại hiện trường gồm các bước cơ bản sau:

1. Tắt hoàn toàn nguồn điện xe để đảm bảo an toàn khi thao tác.
2. Xác định vị trí hộp cầu chì trên xe tải (thường ở dưới bảng tap-lô hoặc dưới nắp capo).
3. Dùng kìm rút cầu chì chuyên dụng nhẹ nhàng lấy cầu chì cần kiểm tra ra khỏi hộp cầu chì.
4. Quan sát bằng mắt thường dây kim loại bên trong cầu chì:
• Nếu dây kim loại bị đứt hoặc phần vỏ cầu chì bị cháy xém, phồng rộp thì cầu chì đã hỏng.
• Nếu không có dấu hiệu rõ ràng, dùng đồng hồ vạn năng hoặc đèn kiểm tra mạch điện:
• Đặt đồng hồ ở chế độ đo thông mạch hoặc dùng đèn kiểm tra.
• Đặt các que đo vào hai đầu cầu chì, nếu đồng hồ phát ra tiếng bíp hoặc đèn sáng tức là cầu chì còn tốt.
• Nếu không có tín hiệu gì, cầu chì đã bị đứt.
5. Ghi lại thông số điện áp (A) in trên cầu chì cũ để thay thế cầu chì mới có cùng thông số đó.
6. Lắp cầu chì mới vào vị trí cũ và kiểm tra hoạt động của hệ thống điện.

Phương pháp này giúp tài xế hoặc kỹ thuật viên nhanh chóng phát hiện và xử lý sự cố cầu chì tại hiện trường, đảm bảo an toàn trong quá trình vận hành xe tải.

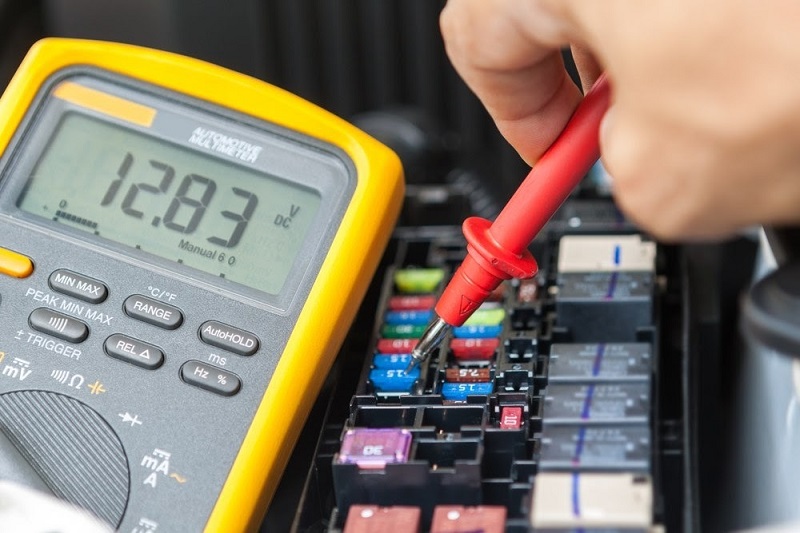

Kiểm tra và thay thế cầu chì

Kết luận

Bảng cầu chì xe tải tuy nhỏ nhưng lại đóng vai trò vô cùng quan trọng trong việc bảo vệ hệ thống điện và đảm bảo an toàn khi vận hành. Việc hiểu rõ cách kiểm tra, bảo dưỡng và thay thế kịp thời sẽ giúp tài xế yên tâm hơn trên mọi hành trình. Đừng quên kiểm tra định kỳ để chiếc xe tải của bạn luôn hoạt động ổn định và bền bỉ! Liên hệ U-TRUCK Hotline 0816808899 nếu quý khách hàng có nhu cầu bảo dưỡng, sửa chữa xe và phụ tùng!
