Bộ chuyển tầng là một bộ phận của hộp số xe tải. Tìm hiểu chức năng, những hư hỏng thường gặp ở bộ chuyển tầng và cách tháo lắp sửa chữa.
Chức năng của bộ chuyển tầng
Cụm chuyển tầng được lắp ráp tại đuôi hộp số có nhiệm vụ thay đổi tỷ số truyền của hộp số theo 2 cấp nhanh và chậm trước khi ra khỏi hộp số. Cụm chuyển tầng giúp tăng số lượng các số (gấp đôi) do đó tạo khả năng lựa chọn số phù hợp nhất với điều kiện làm việc của xe. Tăng hoặc giảm tỷ số truyền để tăng sức kéo hay tốc độ của xe (muốn đi nhanh cần bật tầng nhanh, muốn xe khỏe hơn khi leo đèo đốc về tầng chậm).

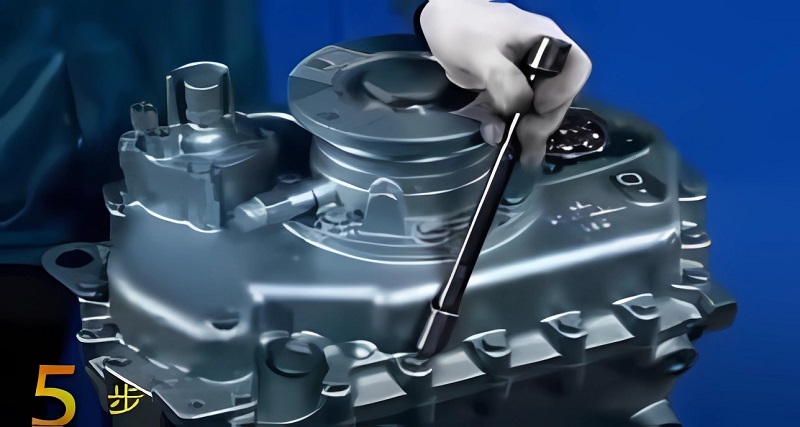

Bộ chuyển tầng
Những hư hỏng thường gặp ở bộ chuyển tầng
Chuyển tầng bị kêu
Nguyên nhân:
- Mòn bộ đồng tốc chuyển tầng
- Mòn cá đồng tốc chuyển tầng
- Mòn răng vành cài và răng đĩa tăng chậm hoặc nhanh
- Pittong hơi cài không hết
Tham khảo phụ tùng thay thế:
Xe bật chuyển tầng nhưng không chuyển tầng được
Nguyên nhân:
- Van chia hơi chuyển tầng bị hư hỏng không mở được hơi sang
- Kẹt hỏng bộ piston hơi chuyển tầng
- Gấp đường hơi vào chuyển tầng
- Gẫy cá đồng cài chuyển tầng
Cách tháo lắp bộ chuyển tầng
Để tháo lắp bộ chuyển tầng trên xe HOWO ta cần thực hiện các bước sau:
Bước 1: Kiểm tra
- Quan sát bằng mắt thường kiểm tra tổng quan bộ chuyển tầng, hộp số.
- Nổ máy kiểm tra xác định nguyên nhân cần sửa chữa (chuyển tầng xì hơi, chuyển tầng kêu hay là không chuyển được tầng)
Bước 2: Tháo bộ chuyển tầng
- Xịt rửa sạch sẽ, đưa xe vào đúng vị trí tháo đúng quy định
- Xả dầu số (dùng xô hứng dầu cẩn thận)
- Tháo các đăng chính (cát đăng ben với xe ben, đầu kéo mooc ben)
- Tháo giá treo hộp số, tháo dây điện cảm biến chuyển tầng, báo công tơ mét (cài ben với xe ben)
- Tháo ty ô hơi, ty ô dầu chuyển tầng
- Tháo cóc lai ben (với xe ben và đầu kéo mooc ben)
- Tháo bu lông đuôi hộp số và bu lông trong hăm đuôi trục số (với hộp số 10 số, 12,
- 16 số thường)
- Tháo xi lanh chuyển tầng, piston chuyển tầng (tầng lửng với 16 số, 12 số trợ lực)
- Tháo giàn bu lông bắt vỏ chuyển tầng vào hộp số
- Dùng giá cẩu ba lăng cẩu bộ chuyển tầng ra ngoài
- Tháo mặt bích đóng phớt đuôi hộp số
- Tháo 2 bu lông hãm càng trục chuyển tầng, vam bi đuôi chuyển tầng
- Rút bộ ruột chuyển tầng ra

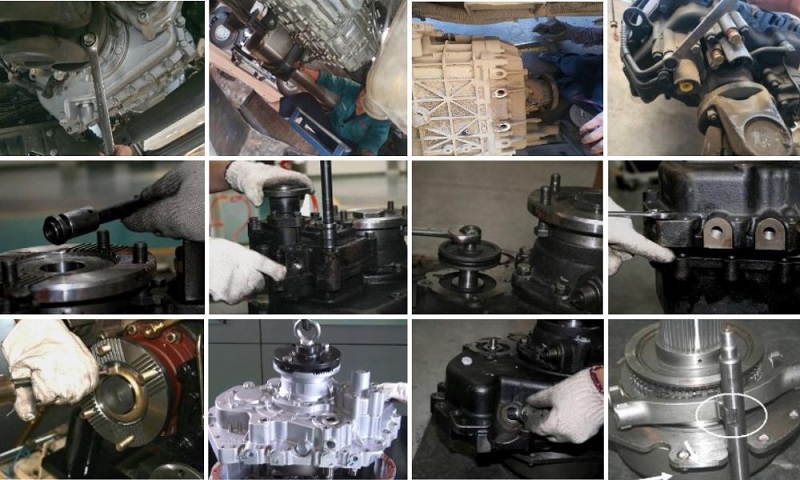

Cách tháo lắp bộ chuyển tầng
Tham khảo sản phẩm: Ống dầu bộ chuyển tầng
Bước 3: Vệ sinh, kiểm tu
- Bổ tung cụm chuyển tầng xác định nguyên nhân cần sửa chữa sau đó vệ sinh sạch tất cả các chi tiết tháo lắp.
- Vệ sinh sạch sẽ các chi tiết, sau đó tổng hợp những phụ tùng hư hỏng lên list thay thế, rửa sạch và xịt khô, đặt lên trên giá kệ.
- Khu vực sửa chữa đảm bảo bảo sạch sẽ và đảm bảo an toàn lao động.
- Kiểm tu đúng, đủ chính xác 100% không phát sinh vật tư sau kiểm tu.
Bước 4: Lắp ráp
Vệ sinh xong lấp ấp lại tất cả các chi tiết đã tháo ra, chi tiết nào kém tiền hành thay mới.
Lưu ý: Lắp ráp đúng tiêu chuẩn kĩ thuật, bu lông xiết đầy đủ chắc chắn, đổ đủ dầu số.

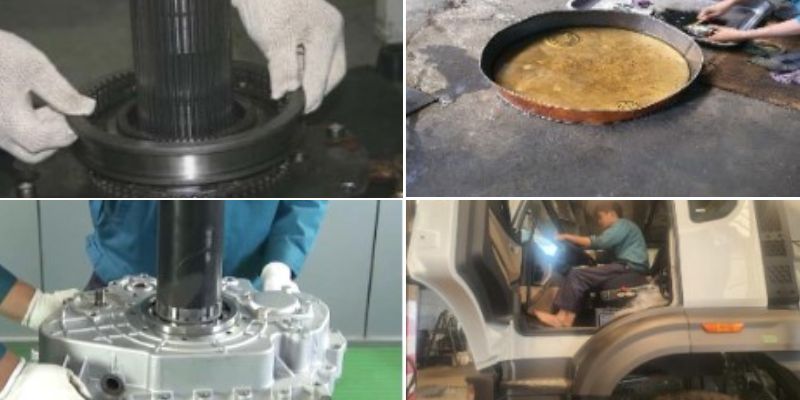

Vệ sinh, kiểm tu, lắp ráp và nổ máy kiểm tra
Bước 5: Nổ máy kiểm tra
Kiểm tra ngoại quan quanh xe trước khi nổ máy, khi đủ hơi thì đạp côn thử hành trình côn, đạp côn đi thử số, chuyển tầng.
Nếu gặp khó khăn trong việc tháo lắp, sửa chữa bộ chuyển tầng, quý khách hàng có thể liên hệ đến U-TRUCK qua Hotline 081 680 8899 để được hỗ trợ nhé.
